Máquina de teste de mola

Jinan Kason: Fabricante e fornecedor líder profissional de máquinas de teste de molas na China

Nós nos especializamos no desenvolvimento e fabricação de equipamentos de teste de materiais metálicos, não metálicos e compósitos há muitos anos e atendemos clientes de mais de 150 países e regiões. Como uma fábrica profissional de equipamentos de teste, nossas vantagens são refletidas especificamente em

Instalações de produção completas

Nossa empresa possui instalações de produção e escritórios, como prédio de escritórios de pesquisa científica, instalação elétrica e prédio de comissionamento, oficina de montagem final, oficina de máquinas pesadas, oficina de usinagem, oficina de estampagem, oficina de pintura, sala de medição, showroom de produtos, etc.

Diversos tipos de produtos

Nossos principais produtos incluem máquinas de teste universais hidráulicos, máquinas de teste universais eletrônicos, máquinas de teste de compressão, máquinas de teste de mola, máquinas de teste de impacto, máquinas de teste de torção, testadores de dureza e acessórios para máquinas de teste.

Rica experiência de serviço

Nossos produtos são exportados para mercados internacionais como Alemanha, Estados Unidos, Espanha, Austrália, Itália, África do Sul, Coreia do Sul, Paquistão, Malásia, Tailândia e Singapura. Temos uma equipe profissional de pré-venda, vendas e serviço pós-venda para fornecer forte suporte técnico e serviços profissionais para usuários nacionais e estrangeiros.

Certificação de Qualificação Profissional

Nossa empresa passou com sucesso no sistema de qualidade ISO9001, sistema de gestão ambiental ISO14000, sistema de gestão de saúde e segurança ocupacional e certificação CE. A empresa obteve um total de 22 patentes nacionais autorizadas, incluindo 2 patentes nacionais de invenção, 13 patentes nacionais de modelo de utilidade e 7 patentes nacionais de design.

Breve introdução às máquinas de teste de molas



Máquinas de teste de molas, também conhecidas como dispositivos de teste de molas ou máquinas de teste de molas, são usadas para testar o desempenho de qualidade das molas e garantir que atendam aos requisitos especificados. Essas máquinas de teste vêm em vários modelos e tamanhos e podem testar diferentes tipos de molas. Eles podem fornecer o mais alto nível de precisão e repetibilidade para testar molas com tolerâncias extremamente restritas.



Principais componentes das máquinas de teste de molas

Digital Display Barcol Hardness Tester

Quadro de carga

O quadro de reação é a estrutura principal da máquina de teste de tração de mola e abriga todos os componentes importantes. Ele é projetado para suportar as forças exercidas durante os testes de resistência à tração.

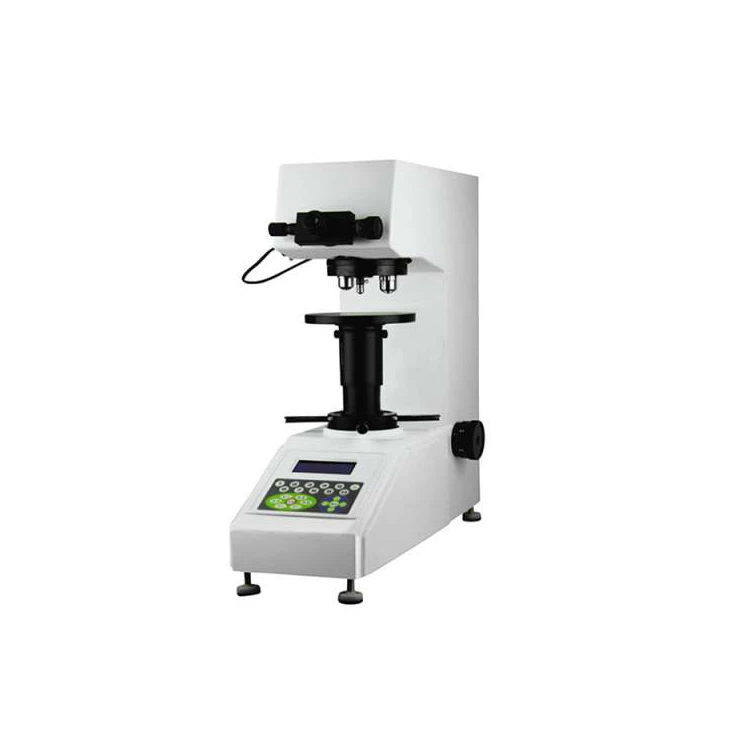

Vickers Hardness Test Machine

Cruzeta

A cruzeta é um componente removível usado para fixar o gabarito ou acessório usado para segurar o material que está sendo testado. Aplica força à amostra de maneira controlada e uniforme.

Hydraulic Bending and Re-bending Testing Machine

Grampos/Acessórios

Estes são acessórios que seguram com segurança as extremidades da amostra de teste durante o teste. A escolha do acessório depende do tipo de material que está sendo testado (por exemplo, amostras planas, redondas ou roscadas).

300/600KN Steel Bar Bending Tester

Célula de Carga

Uma célula de carga é um sensor que mede a força aplicada a uma amostra. Ele converte a força aplicada em sinais elétricos que são registrados pelo sistema de aquisição de dados da máquina de testes.

Wire Reverse Bending Test Machine

Extensômetro

Um extensômetro é um acessório opcional usado para medir o alongamento ou deformação de uma amostra durante o teste. Ele fornece dados valiosos para a construção de curvas tensão-deformação.

Three Cylinders Vertical Hydraulic Bending Testing Machine

Controles Operacionais

Permite que o operador controle manualmente certos recursos da máquina de teste de molas fora do software. Isto existe para facilidade de utilização e para fins de segurança, permitindo o acesso a um interruptor de paragem de emergência, por exemplo.

Vantagens das máquinas de teste de mola


Mecanismo confiável de aplicação de força

O testador de mola é equipado com um mecanismo confiável de aplicação de força que pode aplicar diversas cargas à mola sob teste. Isto pode ser conseguido por vários métodos, tais como sistemas de aplicação de força hidráulicos, pneumáticos ou eletrônicos, dependendo do projeto específico da máquina.



Medição de deslocamento

Além de medir a carga aplicada, uma máquina de teste de mola também registra o deslocamento ou deformação da mola. Esses dados ajudam a avaliar a elasticidade da mola e como ela se comporta sob diferentes cargas.



Exatidão e precisão

Essas máquinas são projetadas para fornecer medições precisas e precisas. Freqüentemente, eles empregam sensores avançados e sistemas de aquisição de dados para garantir resultados confiáveis ​​e repetíveis.



Análise de dados

Os testadores de molas modernos geralmente vêm com software de análise de dados que permite ao usuário exibir e analisar graficamente os resultados dos testes. Isto ajuda a compreender as características de desempenho da mola, incluindo relações tensão-deformação, rigidez e características de fadiga.



Versatilidade

As máquinas de teste de molas são versáteis e podem ser usadas para testar vários tipos de molas, incluindo molas de compressão, molas de tensão, molas de torção e muito mais. Eles também podem acomodar molas de diferentes tamanhos e formatos.



Função de segurança

As máquinas de teste de molas geralmente possuem recursos de segurança para proteger o operador e evitar danos ao equipamento. Esses recursos incluem botões de parada de emergência, gabinetes de segurança e sistemas de limitação de carga.


Parâmetros das máquinas de teste de mola (tome o testador computadorizado de mola de torção como exemplo)



Modelo CONHECIMENTO-100 CONHECIMENTO-200 CONHECIMENTO-300 CONHECIMENTO-500
Tipo Horizontal
Torque máximo de teste 200Nm
Faixa de teste 1%-100%FS
Leitura de torque mínimo 0.1Nm
Resolução do ângulo de torção 0,1 grau
Ângulo de rotação de teste 0360 graus
Precisão da força de teste ±1%
Erro relativo de torque zero ±0.1%
Altura máxima da amostra 120 mm
Distância entre a plataforma de força e a placa de torque 0~200 mm
Diâmetro da placa de torção 120 mm
Fonte de energia CA 220V±10% 50Hz
Tamanho Cerca de 1500*400*980mm
Peso Cerca de 300kg
Grau da máquina de teste 1ª série
Computer Control Fatigue Testing Machine

Possíveis fatores que causam diferenças nos resultados das máquinas de teste de primavera

A variação nos resultados dos testes de carga da mola é composta por quatro fatores principais: efeitos da medição do comprimento, efeitos da célula de carga, calibração da máquina e efeitos da mola.

Efeito de medição de comprimento

Este é um erro causado pela deflexão do sistema de medição de comprimento e do quadro de reação. Todos os sistemas de medição apresentam erros e diferentes fabricantes de máquinas de teste de molas podem usar sistemas de medição de comprimento com precisão variável. Por exemplo, o codificador de comprimento usado em nossa linha de máquinas de teste tem uma resolução de {{0}}.005 mm e uma precisão de ±0,003 mm. Mas quando eles são aparafusados ​​em uma estrutura de teste, a precisão diminui devido à compensação de deflexão imprecisa e à deflexão não linear. Portanto, a precisão real em nossas máquinas é de ±0,01 mm. Em molas de alta rigidez, uma resolução de 0,005 mm pode produzir alterações de carga significativas.

Efeito de célula de carga

O tipo de célula de carga usada em um testador de mola é importante porque muitos tipos de sensores são severamente afetados por forças e momentos não axiais. Não importa quão cuidadosamente uma célula de carga seja selecionada, todos os sensores exibirão alguns efeitos em maior ou menor grau. Portanto, é melhor posicionar a mola no centro da bancada de testes. Quantificar os efeitos das células de carga é difícil, mas eles podem ser significativos e causar uma pequena diferença percentual nas medições de carga.

Calibração de Máquina

Para testes de mola, a célula de carga da máquina deve ter uma precisão de ±{{0}},5% da leitura ou melhor. Isso significa que se uma empresa usar uma máquina com leitura mais alta e outra empresa usar uma máquina com leitura mais baixa, poderá haver uma diferença de carga de 1%. O erro humano pode ser um fator onde o sistema de comprimento não foi ajustado ou a calibração não foi concluída, nestes casos encontramos erros superiores a 0,1 mm.

Efeitos de Primavera

A verticalidade final tem um efeito considerável na carga da mola, pois invertê-la muitas vezes dará resultados de teste diferentes. Isso significa que, a menos que uma mola seja projetada para testar naturalmente apenas em uma direção, é recomendado testar em ambas as direções. As molas também devem ser colocadas na bancada de teste na mesma orientação (ou seja, as extremidades estão na mesma posição) para minimizar possíveis variações. Molas lateralmente rígidas produzem altas forças laterais que afetam a célula de carga e a estrutura. As próprias molas nem sempre são itens estáveis ​​e se recuperam quando descarregadas ou relaxam quando armazenadas sob compressão. Portanto, a carga pode aumentar ou diminuir devido aos atrasos entre os testes de cada empresa.

Padrões comuns para máquinas de teste de primavera

As molas possuem especificações de projeto individuais derivadas dos materiais utilizados, métodos de fabricação e tratamentos de superfície. Cada um desses recursos possui suas próprias especificações padrão do setor. Mas a única maneira de garantir que o desempenho esteja dentro das especificações é testar de acordo com métodos de teste padrão para molas.

ASTM A125-96

Especificação padrão para molas de aço helicoidal com tratamento térmico.

ASTMF1566-09

Avaliação de molas internas, box springs, colchões ou conjuntos de colchões.

ASTMF1085-10

Especificação padrão para colchões e molas para berços marítimos.

Bobagem 1726-1

Guia para métodos especificados, tolerâncias e testes para compressão de molas helicoidais cilíndricas feitas de fios e hastes redondas.

Bobagem 1726-2

Guia para métodos especificados, tolerâncias e testes de molas helicoidais cilíndricas de tração feitas de fios e hastes redondas.

Bobagem 1726-3

Guia para métodos especificados, tolerâncias e testes para torção de molas helicoidais cilíndricas feitas de fios e hastes redondas.

RUÍDO 2192

Molas planas – Requisitos e testes.

JIS B 2704

Molas helicoidais de compressão e tensão - Requisitos de projeto, métodos de teste de desempenho.

Mantenha uma máquina de teste de mola para desempenho ideal

As máquinas de teste de molas podem avaliar as propriedades mecânicas e físicas de vários tipos de molas. Para garantir que ele funcione de maneira ideal, você deve saber como identificar e resolver problemas comuns, fazer ajustes de configuração e calibração e realizar manutenção preventiva.







Automatic Spring Torsion Testing Machine

Identifique problemas na máquina de teste

A detecção precoce de problemas em máquinas de teste é fundamental para evitar resultados errôneos e garantir a precisão dos dados. Alguns indicadores-chave de problemas incluem mau funcionamento, resultados inconsistentes, alterações nos dados de força ou torque, ruídos incomuns e erros no display ou na interface.

Manutenção básica da máquina de teste de mola

Se forem descobertos problemas em uma máquina de teste, é importante resolvê-los corretamente para manter a máquina nas melhores condições e garantir resultados precisos.

Substituir peças danificadas

Quando são detectadas peças danificadas, é crucial substituí-las para garantir o bom funcionamento da máquina. Identifique a peça afetada e obtenha a peça de reposição adequada, seguindo as instruções do fabricante e utilizando as ferramentas adequadas para uma substituição precisa e segura.

Ajustar parâmetros de configuração

A configuração adequada dos parâmetros da máquina é a base para a obtenção de resultados precisos. De acordo com a necessidade do teste, consulte o manual de instruções e utilize o software recomendado pelo fabricante para verificar e ajustar os parâmetros. Certifique-se de seguir todas as instruções para evitar erros.

Calibração e Verificação de Resultados

Calibrar máquinas de teste de molas é fundamental para garantir resultados confiáveis ​​e precisos. Calibre o sistema de medição de acordo com as instruções do fabricante e verifique se os resultados estão dentro das tolerâncias especificadas. Se necessário, faça ajustes e guarde os registros de calibração para referência futura.

Manutenção preventiva

A manutenção preventiva é fundamental para manter as máquinas de teste em condições operacionais ideais e evitar problemas dispendiosos. Pode prolongar a vida útil das máquinas e, ao mesmo tempo, reduzir os custos de manutenção. A manutenção preventiva também melhora o desempenho, evitando paradas desnecessárias na produção.

Nossas Certificações



Nossa empresa obteve os seguintes certificados

productcate-1367-853


Fotos de fábrica



Abaixo estão fotos de nossa fábrica para você ver

productcate-1500-932

productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400

productcate-1500-987

Guia definitivo

P: Como testar uma mola?

R: Um exemplo de teste de mola bastante simples é o teste de compressão, que determina a altura livre da mola, ou o comprimento da mola quando uma força muito pequena é aplicada, e então comprime a mola até uma porcentagem conhecida dessa altura. , como 75%, 50%, etc., e medir a força necessária para atingir essas metas.

P: Qual é o padrão ASTM para testes de molas de aço tratadas termicamente?

R: O método de teste padrão ASTM A125 é considerado o procedimento de teste mais eficiente para molas helicoidais de aço tratadas termicamente. Este método de teste pode ajudar o fabricante a decidir os critérios de produção e entregar os melhores resultados aos clientes.

P: O que é medido em um testador de mola?

R: O medidor de força fornece a força aplicada, o sensor de deslocamento lateral mostra a flexão ou altura medida sob carga.

P: Quais testes podem ser realizados usando suas máquinas de teste de molas?

R: Nossas máquinas de teste de mola são capazes de realizar uma variedade de testes, alguns dos testes mais comuns são: teste de tração, teste de flexão, teste de compressão.

P: Em que estágio a máquina de teste de mola é normalmente usada?

R: As máquinas de teste de molas são usadas como parte do controle de qualidade ou fase de pesquisa e design de vários produtos de molas. Ele pode retornar medições precisas das propriedades do material que está sendo testado, fornecendo dados aos fabricantes ou projetistas conforme eles precisam avaliar a adequação de uma amostra para a aplicação pretendida.

P: Por que os testes e a certificação da primavera são importantes?

R: Os sistemas mecânicos que dependem de molas podem representar riscos de segurança significativos se as molas falharem. Por exemplo, se uma mola do sistema de suspensão de um veículo falhar, poderá causar perda de controle e possivelmente um acidente. Da mesma forma, se uma mola de uma máquina industrial falhar, pode danificar o equipamento e representar perigo para os trabalhadores.

P: Quais são os benefícios dos testes de primavera?

R: Testes e certificação regulares de molas podem ajudar a garantir desempenho e segurança ideais de sistemas mecânicos dependentes de molas, reduzir o risco de falha e tempo de inatividade da mola, prolongar a vida útil da mola e cumprir os padrões e regulamentos de segurança específicos do setor.

P: Que tipos de molas exigem uma máquina de teste de molas para testes e certificação?

R: As molas utilizadas em diversos sistemas mecânicos, como automóveis, aeronaves e máquinas industriais, exigem testes e certificação para garantir sua segurança e desempenho. O tipo de mola e a indústria em que é utilizada podem determinar as normas de segurança específicas e os regulamentos aplicáveis.

P: Com que frequência as molas devem ser testadas?

R: A frequência dos testes e certificação da mola depende da indústria específica e do uso pretendido da mola. No entanto, geralmente é recomendado testar periodicamente com uma máquina de teste de molas ou quando sinais de desgaste forem evidentes.

P: Que tipos de testes de mola estão disponíveis em sua máquina de teste de molas?

R: Alguns dos tipos mais comuns de testes de mola incluem teste de carga de mola, teste de fadiga de mola, teste de desempenho de mola e análise de falha de mola.

P: Os testes de primavera podem ser feitos internamente?

R: Se você adquirir nosso equipamento de teste de molas e tiver a experiência e o conhecimento necessários das normas e regulamentações de segurança específicas do setor, poderá realizar testes e certificação de molas internamente.

P: Quais são as melhores práticas para manutenção e inspeção de máquinas de teste de molas?

R: Para garantir a longevidade e o desempenho ideal de sua máquina de teste de molas, você deve seguir algumas práticas recomendadas de manutenção e inspeção de molas. Essas práticas incluem a inspeção regular das peças quanto a desgaste, corrosão ou danos e a lubrificação adequada das molas para minimizar o atrito e o desgaste. Substitua as peças nos intervalos recomendados ou quando sinais de desgaste forem aparentes para evitar danos ou deformações.
